Anàlisi de contacte (part 1)¶
Aquesta anàlisi utilitza les dades de tutorial/09_contact_hertz.
Objecte de l'anàlisi¶
L'anàlisi és un problema de contacte de Hertz; la geometria que s'ha d'analitzar es mostra a la figura 4.9.1 i les dades de malla a la figura 4.9.2.
| Element | Descripció | Notes | Referència |
|---|---|---|---|
| Tipus d'anàlisi | Anàlisi estàtica no lineal (elastoplasticitat, contacte) | !SOLUTION,TYPE=NLSTATIC !CONTACT | |
| Nombre de nodes | 408 | ||
| Nombre d'elements | 168 | ||
| Tipus d'element | Element hexaèdric lineal de 8 nodes | !ELEMENT,TYPE=361 | |
| Nom del material | MAT1 | !MATERIAL,NAME=MAT1 | |
| Propietats del material | ELASTIC | !ELASTIC | |
| Condicions de contorn | Restricció, desplaçament prescrit | ||
| Solucionador matricial | CG/SSOR | !SOLVER,METHOD=CG,PRECOND=1 |

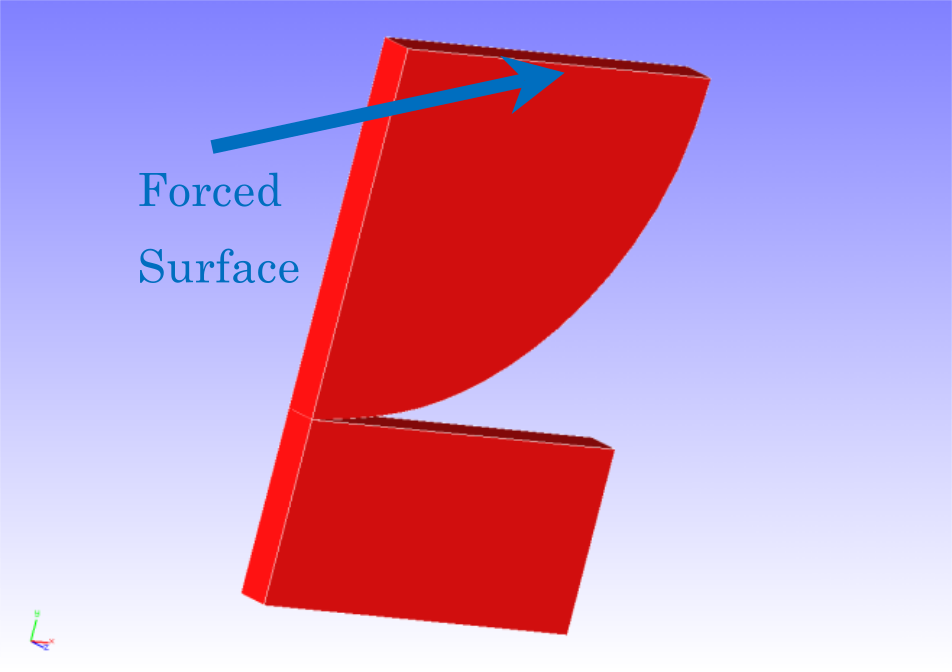

Figura 4.9.1: Forma de l'objecte de l'anàlisi
Figura 4.9.2: Dades de malla de l'objecte de l'anàlisi
Contingut de l'anàlisi¶
S'utilitza el mètode dels multiplicadors de Lagrange augmentat per fer una anàlisi de contacte en què s'aplica un desplaçament forçat en la direcció de compressió a la superfície superior d'un model d'1/4 de disc. Les dades de control de l'anàlisi es mostren a continuació.
Dades de control de l'anàlisi cgs3.cnt¶
# Fitxer de control per a FISTR
## Control de l'anàlisi
!VERSION
3
!SOLUTION, TYPE=NLSTATIC
!WRITE,RESULT
!WRITE,VISUAL
## Control del solucionador
### Condició de contorn
!BOUNDARY, GRPID=1
ALL, 3, 3, 0.0
BOTTOM, 2, 2, 0.0
CENTER, 1, 1, 0.0
UPPER, 2, 2, -0.306
!CONTACT_ALGO, TYPE=ALAGRANGE
!CONTACT, GRPID=1
CP1, 0.0
### STEP
!STEP, SUBSTEPS=5, CONVERG=1.0e-5
BOUNDARY, 1
CONTACT, 1
### Material
!MATERIAL, NAME=MAT1
!ELASTIC
1100.0, 0.0
### Configuració del solucionador
!SOLVER,METHOD=CG,PRECOND=1,ITERLOG=YES,TIMELOG=YES
1000, 1
1.0e-10, 1.0, 0.0
## Control del postprocessament
!VISUAL,method=PSR
!surface_num=1
!surface 1
!output_type=VTK
!END
Procediment d'anàlisi¶
Executeu l'ordre d'execució de FrontISTR fistr1.
(Execució amb 4 fils)
Resultats de l'anàlisi¶
Els resultats del 5è subpas es mostren a la figura 4.9.3. Amb REVOCAP_PrePost es crea un diagrama de deformació amb contorns del desplaçament en direcció y. A continuació es mostra una part del fitxer de registre dels resultats com a dades numèriques de l'anàlisi.
Figura 4.9.3: Resultats de l'anàlisi de deformació i desplaçament en direcció y
Registre dels resultats de l'anàlisi 0.log¶
fstr_setup: OK
#### Result step= 0
##### Local Summary @Node :Max/IdMax/Min/IdMin####
//U1 0.0000E+00 1 0.0000E+00 1
//U2 0.0000E+00 1 0.0000E+00 1
//U3 0.0000E+00 1 0.0000E+00 1
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Local Summary @Element :Max/IdMax/Min/IdMin####
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Global Summary @Node :Max/IdMax/Min/IdMin####
//U1 0.0000E+00 1 0.0000E+00 1
//U2 0.0000E+00 1 0.0000E+00 1
//U3 0.0000E+00 1 0.0000E+00 1
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Global Summary @Element :Max/IdMax/Min/IdMin####
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
...
#### Result step= 5
##### Local Summary @Node :Max/IdMax/Min/IdMin####
//U1 1.3079E-02 31 -4.1442E-02 54
//U2 4.9597E-03 1008 -3.0604E-01 69
//U3 0.0000E+00 1 0.0000E+00 1
//E11 7.1171E-03 1049 -4.7627E-02 1
//E22 2.0644E-03 1012 -5.3428E-02 50
//E33 9.3301E-03 50 -4.0103E-03 54
//E12 4.3231E-02 1000 -2.7666E-02 54
//E23 1.3028E-12 1046 -1.2515E-12 2
//E31 3.5660E-13 48 -2.1028E-12 51
//S11 7.9455E+00 1049 -4.9987E+01 1
//S22 2.2819E+00 1012 -5.3282E+01 50
//S33 1.1359E+01 50 -4.4937E+00 54
//S12 2.0802E+01 1000 -1.4668E+01 54
//S23 6.7682E-10 1046 -6.3666E-10 2
//S31 2.0235E-10 48 -1.1497E-09 51
//SMS 6.0944E+01 1000 1.0198E-01 69
##### Local Summary @Element :Max/IdMax/Min/IdMin####
//E11 4.6311E-03 1024 -3.5443E-02 8
//E22 1.7091E-03 1031 -5.4262E-02 8
//E33 1.5903E-04 7 -1.6631E-05 101
//E12 1.8590E-02 1009 -2.6073E-02 14
//E23 1.5204E-13 1000 -4.1521E-13 16
//E31 1.3902E-13 5 -8.2391E-13 7
//S11 5.2516E+00 1024 -3.8099E+01 8
//S22 1.8872E+00 1031 -5.5262E+01 8
//S33 2.2824E-01 7 -1.8263E-02 101
//S12 9.8516E+00 1009 -1.3352E+01 14
//S23 7.8767E-11 1000 -2.1075E-10 16
//S31 7.7553E-11 5 -4.4780E-10 7
//SMS 4.9470E+01 8 2.4786E-01 1007
##### Global Summary @Node :Max/IdMax/Min/IdMin####
//U1 1.3079E-02 31 -4.1442E-02 54
//U2 4.9597E-03 1008 -3.0604E-01 69
//U3 0.0000E+00 1 0.0000E+00 1
//E11 7.1171E-03 1049 -4.7627E-02 1
//E22 2.0644E-03 1012 -5.3428E-02 50
//E33 9.3301E-03 50 -4.0103E-03 54
//E12 4.3231E-02 1000 -2.7666E-02 54
//E23 1.3028E-12 1046 -1.2515E-12 2
//E31 3.5660E-13 48 -2.1028E-12 51
//S11 7.9455E+00 1049 -4.9987E+01 1
//S22 2.2819E+00 1012 -5.3282E+01 50
//S33 1.1359E+01 50 -4.4937E+00 54
//S12 2.0802E+01 1000 -1.4668E+01 54
//S23 6.7682E-10 1046 -6.3666E-10 2
//S31 2.0235E-10 48 -1.1497E-09 51
//SMS 6.0944E+01 1000 1.0198E-01 69
##### Global Summary @Element :Max/IdMax/Min/IdMin####
//E11 4.6311E-03 1024 -3.5443E-02 8
//E22 1.7091E-03 1031 -5.4262E-02 8
//E33 1.5903E-04 7 -1.6631E-05 101
//E12 1.8590E-02 1009 -2.6073E-02 14
//E23 1.5204E-13 1000 -4.1521E-13 16
//E31 1.3902E-13 5 -8.2391E-13 7
//S11 5.2516E+00 1024 -3.8099E+01 8
//S22 1.8872E+00 1031 -5.5262E+01 8
//S33 2.2824E-01 7 -1.8263E-02 101
//S12 9.8516E+00 1009 -1.3352E+01 14
//S23 7.8767E-11 1000 -2.1075E-10 16
//S31 7.7553E-11 5 -4.4780E-10 7
//SMS 4.9470E+01 8 2.4786E-01 1007
