Anàlisi dinàmica lineal¶
Aquesta anàlisi utilitza les dades de tutorial/12_dynamic_beam.
Objecte de l'anàlisi¶
L'objecte de l'anàlisi és una biga en voladís; la geometria es mostra a la figura 4.12.1 i les dades de malla a la figura 4.12.2.
| Element | Descripció | Notes | Referència |
|---|---|---|---|
| Tipus d'anàlisi | Anàlisi dinàmica lineal | !SOLUTION,TYPE=DYNAMIC !DYNAMIC,TYPE=LINEAR | |
| Nombre de nodes | 525 | ||
| Nombre d'elements | 240 | ||
| Tipus d'element | Element tetraèdric quadràtic de 10 nodes | !ELEMENT,TYPE=342 | |
| Nom del material | M1 | !MATERIAL,NAME=M1 | |
| Condicions de contorn | Restricció, càrrega concentrada | !CLOAD | |
| Solucionador matricial | CG/SSOR | !SOLVER,METHOD=CG,PRECOND=1 |

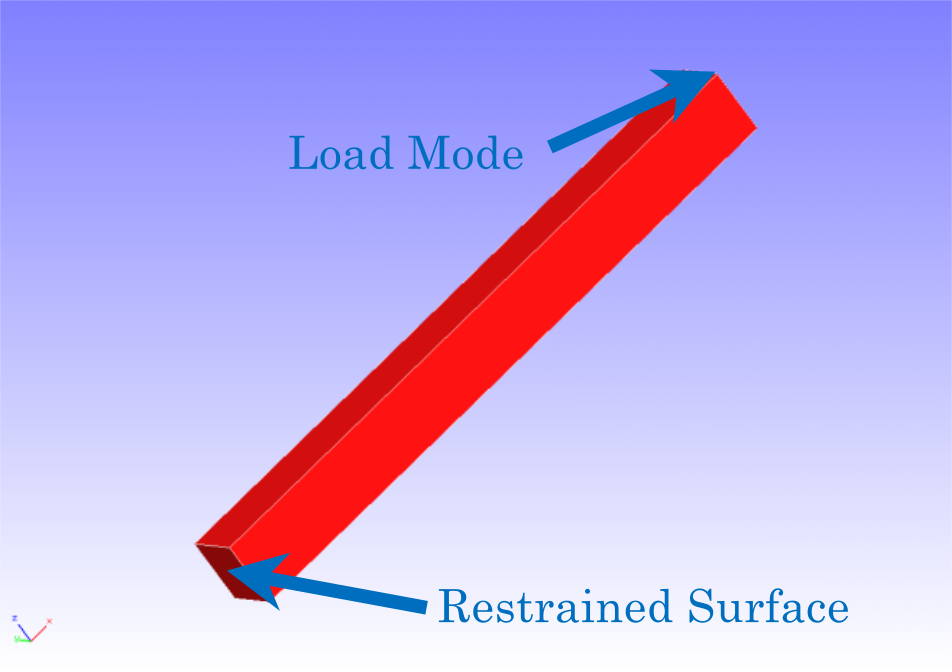

Fig. 4.12.1: Forma de la biga en voladís
Fig. 4.12.2: Dades de malla de la biga en voladís
Contingut de l'anàlisi¶
Es realitza una anàlisi dinàmica lineal després de restringir el desplaçament de la superfície de suport que es mostra a la figura 4.12.1 i d'aplicar una càrrega concentrada als nodes de càrrega. Les dades de control de l'anàlisi es mostren a continuació.
Dades de control de l'anàlisi beam.cnt¶
# Fitxer de control per a FISTR
## Control de l'anàlisi
!VERSION
3
!WRITE,LOG,FREQUENCY=5000
!WRITE,RESULT,FREQUENCY=5000
!SOLUTION, TYPE=DYNAMIC
!DYNAMIC, TYPE=LINEAR
11 , 1
0.0, 1.0, 500000, 1.0000e-8
0.5, 0.25
1, 1, 0.0, 0.0
100000, 3121, 500
1, 1, 1, 1, 1, 1
## Control del solucionador
### Condició de contorn
!BOUNDARY, AMP=AMP1
FIX, 1, 3, 0.0
!CLOAD, AMP=AMP1
CL1, 3, -1.0
### Material
# definiu-ho al fitxer de malla
### Configuració del solucionador
!SOLVER,METHOD=CG,PRECOND=1,ITERLOG=NO,TIMELOG=NO
10000, 1
1.0e-06, 1.0, 0.0
!END
Procediment d'anàlisi¶
Executeu l'ordre de FrontISTR fistr1.
(S'executa amb 4 fils.)
Resultats de l'anàlisi¶
La figura 4.12.3 mostra una sèrie temporal del desplaçament d'un node de monitoratge (node de càrrega, 3121) especificat a les dades de control de l'anàlisi, creada amb Microsoft Excel. A continuació es mostra una part del fitxer de sortida del desplaçament del node de monitoratge (dyna_disp_3121.txt) com a dades numèriques dels resultats de l'anàlisi.

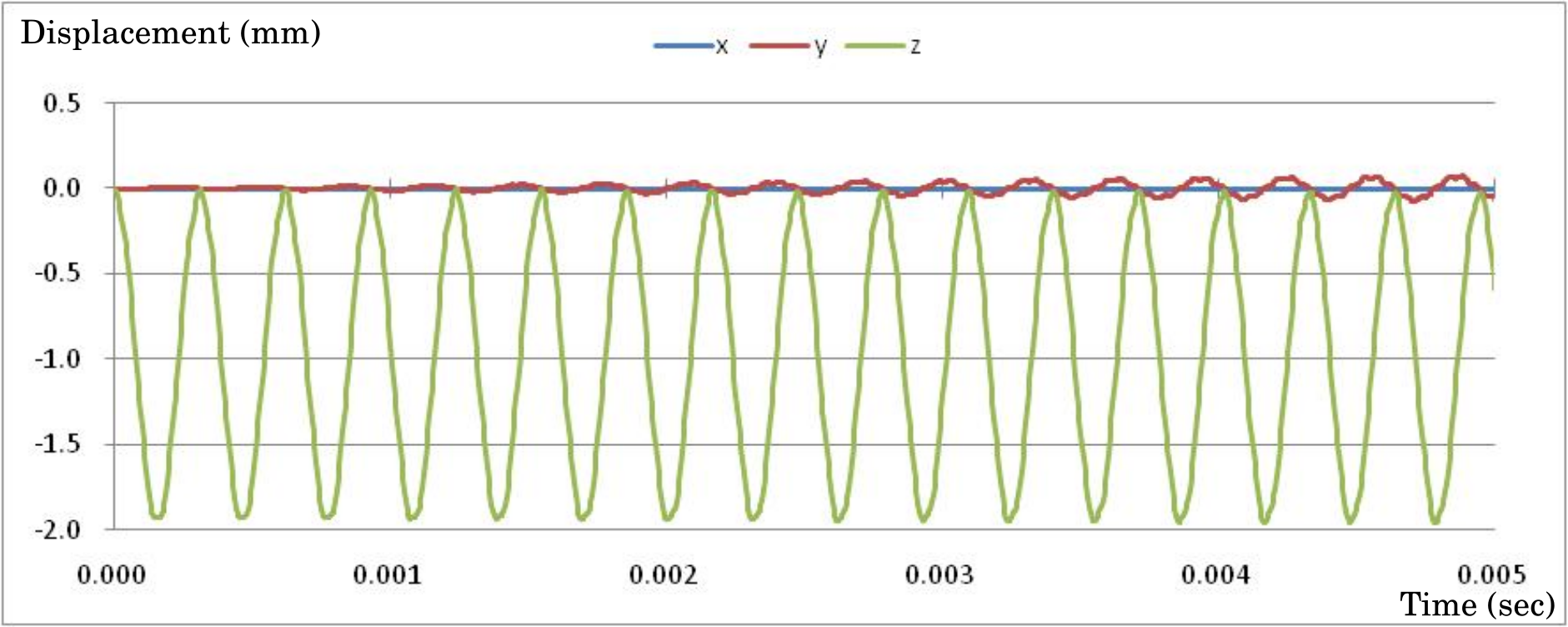

Fig. 4.12.3: Desplaçament en sèrie temporal dels nodes de monitoratge
Desplaçament del node de monitoratge dyna_disp_3121.txt¶
0 0.0000E+000 3121 0.0000E+000 0.0000E+000 0.0000E+000
500 5.0000E-006 3121 5.3301E-005 -2.6682E-005 -1.5646E-002
1000 1.0000E-005 3121 4.0790E-005 -1.0696E-006 -4.4118E-002
1500 1.5000E-005 3121 9.1017E-005 5.7542E-005 -8.1017E-002
2000 2.0000E-005 3121 1.8944E-005 5.6499E-005 -1.2358E-001
2500 2.5000E-005 3121 3.4535E-005 6.1147E-005 -1.7787E-001
3000 3.0000E-005 3121 3.0248E-005 1.6211E-004 -2.2844E-001
3500 3.5000E-005 3121 4.2434E-005 1.1706E-004 -2.7330E-001
4000 4.0000E-005 3121 -2.0130E-005 1.2298E-004 -3.2436E-001
4500 4.5000E-005 3121 4.1976E-005 -4.2753E-005 -3.8902E-001
5000 5.0000E-005 3121 5.6526E-005 1.2043E-004 -4.6494E-001
5500 5.5000E-005 3121 1.9195E-005 8.8901E-006 -5.4673E-001
6000 6.0000E-005 3121 3.9722E-005 -8.0492E-005 -6.4665E-001
6500 6.5000E-005 3121 9.0688E-005 -1.9603E-004 -7.5697E-001
7000 7.0000E-005 3121 3.8175E-005 1.3406E-004 -8.6961E-001
7500 7.5000E-005 3121 -2.1776E-005 2.9617E-004 -9.6952E-001
8000 8.0000E-005 3121 -1.6732E-005 2.0223E-004 -1.0672E+000
8500 8.5000E-005 3121 1.0129E-004 4.9717E-004 -1.1583E+000
9000 9.0000E-005 3121 4.4797E-005 6.6073E-004 -1.2421E+000
9500 9.5000E-005 3121 -5.5023E-007 7.2865E-004 -1.3154E+000
10000 1.0000E-004 3121 4.6793E-005 3.6134E-004 -1.3947E+000
Registre dels resultats de l'anàlisi 0.log¶
