Anàlisi de resposta en freqüència¶
Per dur a terme aquesta anàlisi, s'utilitzen les dades de tutorial/17_freq_beam.
Objecte de l'anàlisi¶

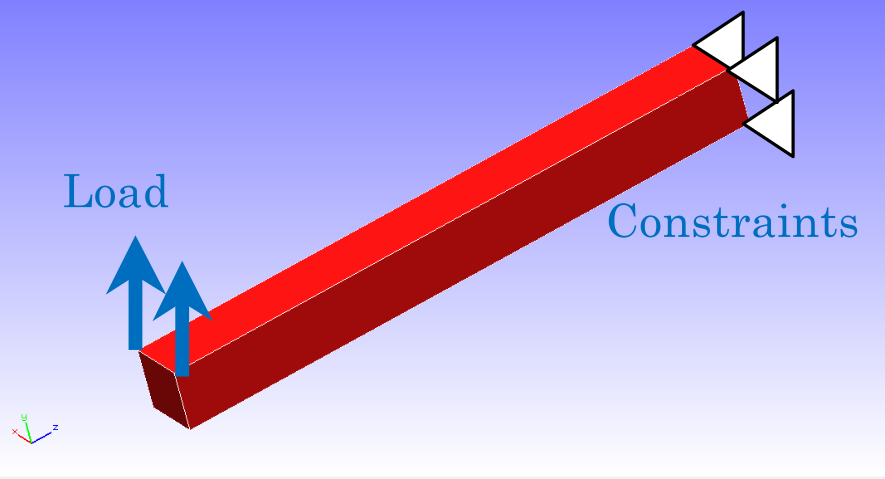

L'objecte de l'anàlisi és una biga en voladís; la geometria es mostra a la figura 4.17.1 i les dades de malla a la figura 4.17.2.
| Element | Descripció | Notes | Referència |
|---|---|---|---|
| Tipus d'anàlisi | Anàlisi de resposta en freqüència | !SOLUTION,TYPE=EIGEN !SOLUTION,TYPE=DYNAMIC | |
| Nombre de nodes | 55 | ||
| Nombre d'elements | 126 | ||
| Tipus d'element | Element tetraèdric lineal de 4 nodes | !ELEMENT,TYPE=341 | |
| Nom del material | Material-1 | !MATERIAL,NAME=Material-1 | |
| Condicions de contorn | Restricció, càrrega concentrada, modes propis | !EIGENREAD | |
| Solucionador matricial | CG/SSOR | !SOLVER,METHOD=CG,PRECOND=1 |
Contingut de l'anàlisi¶
Es restringeix completament un extrem de la biga en voladís i es duu a terme una anàlisi de resposta en freqüència aplicant càrregues concentrades a dos nodes de l'extrem oposat.
Com a procediment, primer es fa una anàlisi modal fins al desè mode amb les mateixes condicions de contorn i, a continuació, es fa l'anàlisi utilitzant els valors propis i vectors propis fins al cinquè mode. A continuació es mostren les dades de control de l'anàlisi de resposta en freqüència.
Dades de control de l'anàlisi beam_eigen.cnt¶
# Fitxer de control per a FISTR
!VERSION
3
!WRITE,RESULT
!WRITE,VISUAL
!SOLUTION, TYPE=EIGEN
!EIGEN
10, 1.0E-8, 60
!BOUNDARY
_PickedSet4, 1, 3, 0.0
!SOLVER,METHOD=CG,PRECOND=1,ITERLOG=NO,TIMELOG=YES
10000, 1
1.0e-8, 1.0, 0.0
!VISUAL,method=PSR
!surface_num=1
!surface 1
!output_type=VTK
!END
Dades de control de l'anàlisi beam_freq.cnt¶
# Fitxer de control per a FISTR
!VERSION
3
!WRITE,RESULT
!WRITE,VISUAL
!SOLUTION, TYPE=DYNAMIC
!DYNAMIC
11 , 2
14000, 16000, 20, 15000.0
0.0, 6.6e-5
1, 1, 0.0, 7.2E-7
10, 2, 1
1, 1, 1, 1, 1, 1
!EIGENREAD
eigen_0.log
1, 5
!BOUNDARY
_PickedSet4, 1, 3, 0.0
!FLOAD, LOAD CASE=2
_PickedSet5, 2, 1.
!FLOAD, LOAD CASE=2
_PickedSet6, 2, 1.
!SOLVER,METHOD=CG,PRECOND=1,ITERLOG=NO,TIMELOG=YES
10000, 1
1.0e-8, 1.0, 0.0
!VISUAL,method=PSR
!surface_num=1
!surface 1
!output_type=VTK
!END
Procediment d'anàlisi¶
Primer, canvieu el nom de les dades de control global per a l'anàlisi modal hecmw_ctrl_eigen.dat a hecmw_ctrl.dat i feu l'anàlisi modal.
A continuació, canvieu el nom de les dades de control global per a l'anàlisi de resposta en freqüència hecmw_ctrl_freq.dat a hecmw_ctrl.dat i el del fitxer de registre dels resultats de l'anàlisi modal 0.log a eigen_0.log (tal com s'especifica a les dades de control de l'anàlisi de resposta en freqüència), i feu l'anàlisi de resposta en freqüència.
cp hecmw_ctrl_eigen.dat hecmw_ctrl.dat
fistr1 -t 4
mv 0.log eigen_0.log
cp hecmw_ctrl_freq.dat hecmw_ctrl.dat
fistr1 -t 4
Resultats de l'anàlisi¶

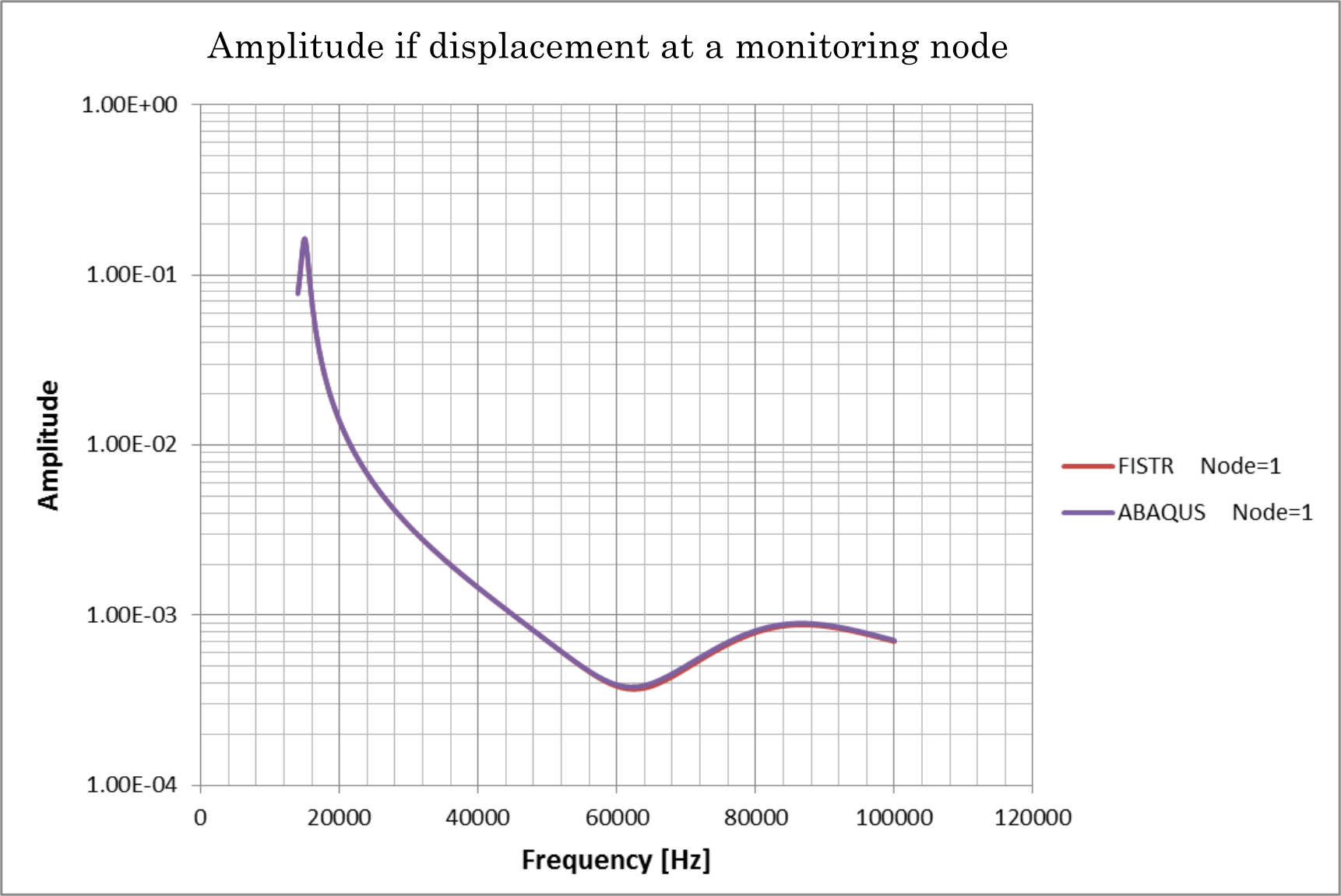

La relació entre la freqüència i l'amplitud de desplaçament del node de monitoratge (node número 1) especificat a les dades de control de l'anàlisi es representa amb Microsoft Excel i es mostra a la figura 4.17.3. A més, com a dades numèriques dels resultats de l'anàlisi, a continuació es mostra una part del fitxer de registre dels resultats.
Registre dels resultats de l'anàlisi 0.log (anàlisi de resposta en freqüència)¶
fstr_setup: OK
Rayleigh alpha: 0.0000000000000000
Rayleigh beta: 7.1999999999999999E-007
read from=eigen_0.log
start mode= 1
end mode= 5
start frequency: 14000.000000000000
end frequency: 16000.000000000000
number of the sampling points 20
monitor nodeid= 1
14100.000000000000 [Hz] : 8.3935554529723885E-002
14100.000000000000 [Hz] : 1 .res
14200.000000000000 [Hz] : 9.1211083509607632E-002
14200.000000000000 [Hz] : 2 .res
14300.000000000000 [Hz] : 9.9579777896922961E-002
14300.000000000000 [Hz] : 3 .res
14400.000000000000 [Hz] : 0.10914967594967491
14400.000000000000 [Hz] : 4 .res
14500.000000000000 [Hz] : 0.11992223203326918
14500.000000000000 [Hz] : 5 .res
14600.000000000000 [Hz] : 0.13164981801806747
14600.000000000000 [Hz] : 6 .res
14700.000000000000 [Hz] : 0.14360931008440975
14700.000000000000 [Hz] : 7 .res
14800.000000000000 [Hz] : 0.15436500205940235
14800.000000000000 [Hz] : 8 .res
14900.000000000000 [Hz] : 0.16180768408076251
14900.000000000000 [Hz] : 9 .res
15000.000000000000 [Hz] : 0.16388019610373711
15000.000000000000 [Hz] : 10 .res
15100.000000000000 [Hz] : 0.15982110598747551
15100.000000000000 [Hz] : 11 .res
15200.000000000000 [Hz] : 0.15074650286398145
15200.000000000000 [Hz] : 12 .res
15300.000000000000 [Hz] : 0.13885370598993371
15300.000000000000 [Hz] : 13 .res
15400.000000000000 [Hz] : 0.12618976409021948
15400.000000000000 [Hz] : 14 .res
15500.000000000000 [Hz] : 0.11405716994112736
15500.000000000000 [Hz] : 15 .res
15600.000000000000 [Hz] : 0.10306231010139058
15600.000000000000 [Hz] : 16 .res
15700.000000000000 [Hz] : 9.3374567545990342E-002
15700.000000000000 [Hz] : 17 .res
15800.000000000000 [Hz] : 8.4945897112663621E-002
15800.000000000000 [Hz] : 18 .res
15900.000000000000 [Hz] : 7.7641947016103510E-002
15900.000000000000 [Hz] : 19 .res
16000.000000000000 [Hz] : 7.1307642422355627E-002
16000.000000000000 [Hz] : 20 .res
start time: 0.0000000000000000
end time: 6.6000000000000005E-005
frequency: 15000.000000000000
node id: 1
num disp: 10
time= 0.0000000000000000 : 1 .res
time= 0.0000000000000000 : 1 .vis
time= 6.6000000000000003E-006 : 2 .res
time= 6.6000000000000003E-006 : 2 .vis
time= 1.3200000000000001E-005 : 3 .res
time= 1.3200000000000001E-005 : 3 .vis
time= 1.9800000000000000E-005 : 4 .res
time= 1.9800000000000000E-005 : 4 .vis
time= 2.6400000000000001E-005 : 5 .res
time= 2.6400000000000001E-005 : 5 .vis
time= 3.3000000000000003E-005 : 6 .res
time= 3.3000000000000003E-005 : 6 .vis
time= 3.9600000000000000E-005 : 7 .res
time= 3.9600000000000000E-005 : 7 .vis
time= 4.6200000000000005E-005 : 8 .res
time= 4.6200000000000005E-005 : 8 .vis
time= 5.2800000000000003E-005 : 9 .res
time= 5.2800000000000003E-005 : 9 .vis
time= 5.9400000000000000E-005 : 10 .res
time= 5.9400000000000000E-005 : 10 .vis
