مثال مدل واقعی برای تحلیل دینامیکی خطی¶
مدل تحلیل¶
در تحلیل دینامیکی خطی، قطعه مکانیکی نشاندادهشده در شکل 9.3.1 بهعنوان مدل واقعی در نظر گرفته میشود. برای این مدل واقعی، 4 مسئله صحهگذاری با شرایط بارگذاری و ضرایب میرایی متفاوت تعریف میشوند. فهرست آنها در جدول 9.3.1 نشان داده شده است.
جدول 9.3.1 مسائل صحهگذاری مدل واقعی برای تحلیل دینامیکی خطی
| نام حالت | نوع المان | مدل صحهگذاری | شرایط بارگذاری | شرایط میرایی | تعداد گرهها | تعداد درجات آزادی |
|---|---|---|---|---|---|---|
| EX31A | 342 | مدل درگیری | بار پلهای \(F_0\) | بدون میرایی | 15,214 | 45,642 |
| EX31B | 342 | بار پلهای \(F_0\) | با میرایی | 15,214 | 45,642 | |
| EX31C | 342 | پالس موج مربعی \(F_1\) | بدون میرایی | 15,214 | 45,642 | |
| EX31D | 342 | پالس موج مربعی \(F_1\) | با میرایی | 15,214 | 45,642 |

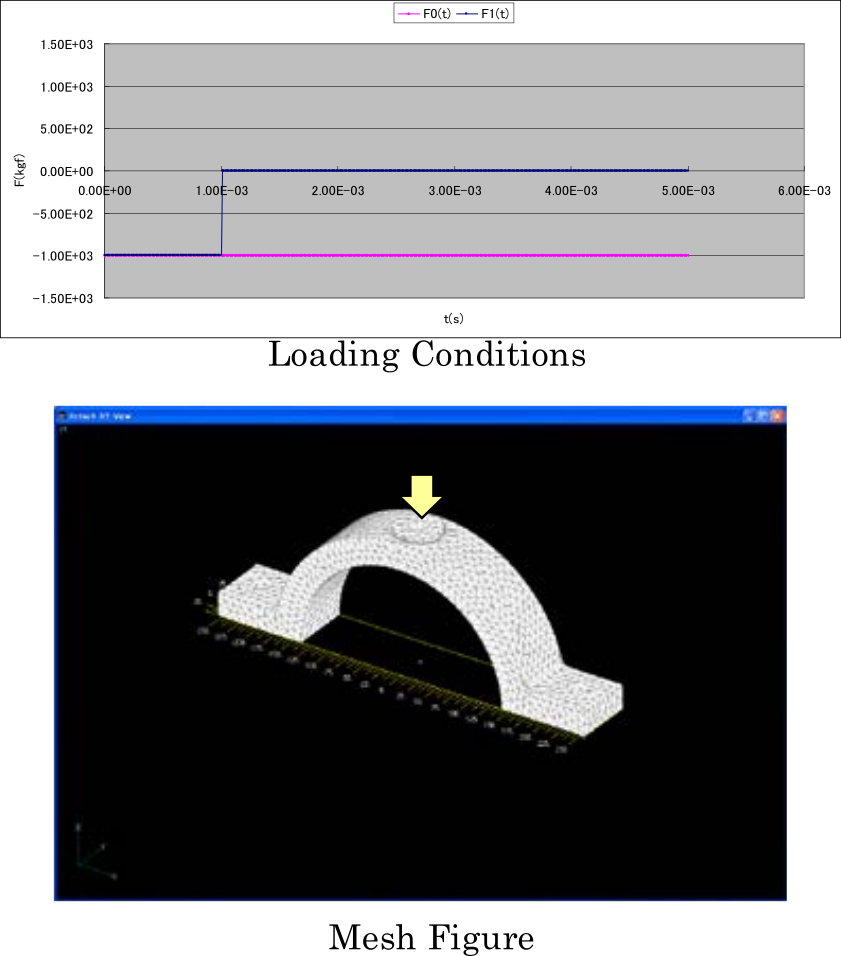

شکل 9.3.1 مدل درگیری
نتایج تحلیل¶
نمونههایی از نتایج تحلیل در شکلهای 9.3.2 تا 9.3.3 نشان داده شدهاند.
شکل 9.3.2 تاریخچه زمانی جابهجایی \(u_z\) در نقطه تحریک
شکل 9.3.3 شکل تغییرشکلیافته و توزیع تنش معادل (ضریب بزرگنمایی تغییرشکل 5.0): EX31C
