Lineárna statická analýza (elasticita, paralelne)¶
Na vykonanie statickej analýzy (elasticita) so štvorcestným paralelným spustením použite údaje v tutorial/02_elastic_hinge_parallel.
Predmet analýzy¶
| Položka | Opis | Poznámky | Referencia |
|---|---|---|---|
| Typ analýzy | Lineárna statická analýza | !SOLUTION,TYPE=STATIC | |
| Počet uzlov | 84,056 | ||
| Počet prvkov | 49,871 | ||
| Typ prvku | 10-uzlový kvadratický tetraedrický prvok | !ELEMENT,TYPE=342 | Knižnica prvkov |
| Názov materiálu | STEEL | !MATERIAL,NAME=STEEL | Materiálové údaje |
| Materiálová vlastnosť | ELASTIC | !ELASTIC | |
| Okrajová podmienka | Väzba, sústredené zaťaženie | ||
| Maticový riešič | CG/SSOR | !SOLVER,METHOD=CG,PRECOND=1 |
Obrázok 4.2.1 Výpočtová oblasť každého uzla
Obsah analýzy¶
Rozbaľte zdrojový kód FrontISTR, prejdite do adresára tohto príkladu a pri nasledujúcich súboroch potrebných na analýzu
| Názov súboru | Typ | Úloha |
|---|---|---|
| hecmw_ctrl.dat | Celkové riadiace údaje | |
| hinge.cnt | Riadiace údaje analýzy | |
| hinge.msh | Údaje siete | |
| hecmw_part_ctrl.dat | Riadiace údaje delenia siete | Riadiace údaje používané, keď hecmw_part1 rozdeľuje údaje siete na oblasti |
skontrolujte, či sú k dispozícii.
Výstup:
Vykonajte analýzu napätia, pri ktorej sa zafixuje posunutie upevnených plôch a na plochu zaťaženia sa aplikuje sústredené zaťaženie.
Celkové riadiace údaje, riadiace údaje analýzy a riadiace údaje delenia siete sú uvedené nižšie.
Celkové riadiace údaje hecmw_ctrl.dat¶
#
# pre nástroj na rozdelenie siete
#
!MESH, NAME=part_in,TYPE=HECMW-ENTIRE # pôvodné dáta siete, ktoré rozdelí hecmw_part1
hinge.msh
!MESH, NAME=part_out,TYPE=HECMW-DIST # názov súboru po rozdelení pomocou hecmw_part1
hinge_4
#
# pre riešič
#
!MESH, NAME=fstrMSH, TYPE=HECMW-DIST # zadajte dáta rozdelenej siete
hinge_4
!CONTROL, NAME=fstrCNT # zadajte riadiace údaje analýzy
hinge.cnt
!RESULT, NAME=fstrRES, IO=OUT # zadajte výsledkové údaje
hinge.res
!RESULT, NAME=vis_out, IO=OUT # zadajte údaje vizualizácie
hinge_vis
Riadiace údaje analýzy hinge.cnt¶
# Riadiaci súbor pre FISTR
## Riadenie analýzy
!VERSION # zadajte verziu formátu súboru
3
!SOLUTION, TYPE=STATIC # zadajte typ analýzy
!WRITE,RESULT # zadajte výstup výsledkových údajov
!WRITE,VISUAL # zadajte výstup údajov vizualizácie
## Riadenie riešiča
### Okrajová podmienka
!BOUNDARY
BND0, 1, 3, 0.000000 # zadajte väzbovú plochu 1
!BOUNDARY
BND1, 1, 3, 0.000000 # zadajte väzbovú plochu 2
!CLOAD
CL0, 1, 0.01000 # zadajte zaťažovanú plochu
### Materiál
!MATERIAL, NAME=STEEL # zadajte materiálové vlastnosti
!ELASTIC # definujte elastický materiál
210000.0, 0.3
!DENSITY # definujte hustotu hmotnosti
7.85e-6
### Nastavenie riešiča
!SOLVER,METHOD=CG,PRECOND=1,ITERLOG=YES,TIMELOG=YES # riadenie riešiča
10000, 2
1.0e-08, 1.0, 0.0
## Riadenie následného spracovania
!VISUAL,method=PSR # zadajte metódu vizualizácie
!surface_num=1 # počet povrchov v 1 vykreslení povrchu
!surface 1 # zadajte obsah povrchu
!output_type=VTK # zadajte typ vizualizačného súboru
!END # označuje koniec riadiacich údajov analýzy
Riadiace údaje delenia siete hecmw_part_ctrl.dat¶
Postup analýzy¶
Na spustenie FrontISTR s MPI najprv rozdeľte údaje siete hinge.msh na štyri oblasti.
Výstup:
Oct 07 11:04:52 Info: Reading mesh file...
Oct 07 11:04:52 Info: Starting domain decomposition...
Oct 07 11:04:52 TH(0/8) Info: Creating local mesh for domain #0 ...
Oct 07 11:04:52 TH(2/8) Info: Creating local mesh for domain #1 ...
Oct 07 11:04:52 TH(6/8) Info: Creating local mesh for domain #2 ...
Oct 07 11:04:52 TH(7/8) Info: Creating local mesh for domain #3 ...
Oct 07 11:04:52 Info: Domain decomposition done
Vytvoria sa nové súbory s názvami hinge_4.x a part.inp.
Výstup:
hecmw_ctrl.dat hecmw_part_ctrl.dat hinge.msh hinge_4.1 hinge_4.3
hecmw_part.log hinge.cnt hinge_4.0 hinge_4.2 part.inp
Potom spustite program FrontISTR fistr1 pomocou MPI.
(Spustenie so 4 procesmi MPI a 1 vláknom OpenMP)
##################################################################
# FrontISTR #
##################################################################
---
version: 5.1.0
git_hash: acab000c8c633b7b9d596424769e14363f720841
build:
date: 2020-10-05T07:39:55Z
MPI: enabled
OpenMP: enabled
option: "-p --with-tools --with-refiner --with-metis --with-mumps --with-lapack --with-ml --with-mkl "
HECMW_METIS_VER: 5
execute:
date: 2020-10-07T11:07:21+0900
processes: 4
threads: 1
cores: 4
host:
0: flow-p06
1: flow-p06
2: flow-p06
3: flow-p06
---
...
Step control not defined! Using default step=1
fstr_setup: OK
Start visualize PSF 1 at timestep 0
loading step= 1
sub_step= 1, current_time= 0.0000E+00, time_inc= 0.1000E+01
loading_factor= 0.0000000 1.0000000
### 3x3 BLOCK CG, SSOR, 2
1 2.183567E+00
2 2.423900E+00
3 2.939117E+00
...
2084 1.158654E-08
2085 1.032414E-08
2086 9.436273E-09
### Relative residual = 9.43589E-09
### summary of linear solver
2086 iterations 9.435886E-09
set-up time : 4.695220E-02
solver time : 7.103976E+01
solver/comm time : 1.929294E+01
solver/matvec : 1.544405E+01
solver/precond : 3.243278E+01
solver/1 iter : 3.405549E-02
work ratio (%) : 7.284205E+01
Start visualize PSF 1 at timestep 1
### FSTR_SOLVE_NLGEOM FINISHED!
====================================
TOTAL TIME (sec) : 72.42
pre (sec) : 0.29
solve (sec) : 72.13
====================================
FrontISTR Completed !!
Analýza je dokončená, keď sa zobrazí FrontISTR Completed !!.
Výsledky analýzy¶
Po dokončení analýzy sa vytvorí niekoľko nových súborov.
Výstup:
0.log FSTR.dbg.3 hinge.cnt hinge.res.2.1 hinge_vis_psf.0000
1.log FSTR.msg hinge.msh hinge.res.3.0 hinge_vis_psf.0000.pvtu
2.log FSTR.sta hinge.res.0.0 hinge.res.3.1 hinge_vis_psf.0001
3.log hecmw_ctrl.dat hinge.res.0.1 hinge_4.0 hinge_vis_psf.0001.pvtu
FSTR.dbg.0 hecmw_part.log hinge.res.1.0 hinge_4.1 part.inp
FSTR.dbg.1 hecmw_part_ctrl.dat hinge.res.1.1 hinge_4.2
FSTR.dbg.2 hecmw_vis.ini hinge.res.2.0 hinge_4.3
Súbory *.res.* obsahujú výsledkové údaje analýzy FrontISTR pre jednotlivé uzly MPI. Možno ich zobraziť pomocou REVOCAP_PrePost a podobných nástrojov.
Súbory *_vis_* sú vizualizačné údaje a možno ich zobraziť univerzálnym vizualizačným softvérom. V tomto príklade sa údaje zapisujú vo formáte VTK, preto ich zobrazte pomocou ParaView alebo podobného softvéru.

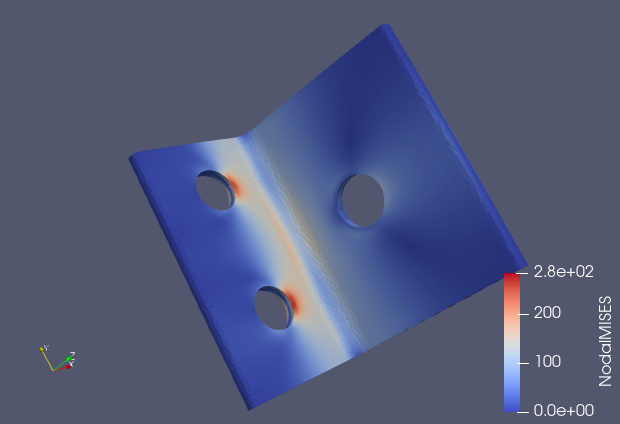

Obrázok 4.2.2 Výsledok analýzy von Misesovho napätia (zobrazenie vo VTK)
Protokol výsledkov analýzy 0.log¶
fstr_setup: OK
#### Result step= 0
##### Local Summary @Node :Max/IdMax/Min/IdMin####
//U1 0.0000E+00 1 0.0000E+00 1
//U2 0.0000E+00 1 0.0000E+00 1
//U3 0.0000E+00 1 0.0000E+00 1
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Local Summary @Element :Max/IdMax/Min/IdMin####
//E11 0.0000E+00 1 0.0000E+00 1
//E22 0.0000E+00 1 0.0000E+00 1
//E33 0.0000E+00 1 0.0000E+00 1
//E12 0.0000E+00 1 0.0000E+00 1
//E23 0.0000E+00 1 0.0000E+00 1
//E31 0.0000E+00 1 0.0000E+00 1
//S11 0.0000E+00 1 0.0000E+00 1
//S22 0.0000E+00 1 0.0000E+00 1
//S33 0.0000E+00 1 0.0000E+00 1
//S12 0.0000E+00 1 0.0000E+00 1
//S23 0.0000E+00 1 0.0000E+00 1
//S31 0.0000E+00 1 0.0000E+00 1
//SMS 0.0000E+00 1 0.0000E+00 1
##### Global Summary @Node :Max/IdMax/Min/IdMin####
//U1 0.0000E+00 14 0.0000E+00 14
//U2 0.0000E+00 14 0.0000E+00 14
//U3 0.0000E+00 14 0.0000E+00 14
//E11 0.0000E+00 14 0.0000E+00 14
//E22 0.0000E+00 14 0.0000E+00 14
//E33 0.0000E+00 14 0.0000E+00 14
//E12 0.0000E+00 14 0.0000E+00 14
//E23 0.0000E+00 14 0.0000E+00 14
//E31 0.0000E+00 14 0.0000E+00 14
//S11 0.0000E+00 14 0.0000E+00 14
//S22 0.0000E+00 14 0.0000E+00 14
//S33 0.0000E+00 14 0.0000E+00 14
//S12 0.0000E+00 14 0.0000E+00 14
//S23 0.0000E+00 14 0.0000E+00 14
//S31 0.0000E+00 14 0.0000E+00 14
//SMS 0.0000E+00 14 0.0000E+00 14
##### Global Summary @Element :Max/IdMax/Min/IdMin####
//E11 0.0000E+00 14 0.0000E+00 14
//E22 0.0000E+00 14 0.0000E+00 14
//E33 0.0000E+00 14 0.0000E+00 14
//E12 0.0000E+00 14 0.0000E+00 14
//E23 0.0000E+00 14 0.0000E+00 14
//E31 0.0000E+00 14 0.0000E+00 14
//S11 0.0000E+00 14 0.0000E+00 14
//S22 0.0000E+00 14 0.0000E+00 14
//S33 0.0000E+00 14 0.0000E+00 14
//S12 0.0000E+00 14 0.0000E+00 14
//S23 0.0000E+00 14 0.0000E+00 14
//S31 0.0000E+00 14 0.0000E+00 14
//SMS 0.0000E+00 14 0.0000E+00 14
#### Result step= 1
##### Local Summary @Node :Max/IdMax/Min/IdMin####
//U1 7.4906E-03 50978 -6.9368E-04 51989
//U2 6.1150E-05 2426 -1.2781E-04 40202
//U3 1.8720E-04 2712 -5.5024E-03 67858
//E11 1.3024E-03 28591 -1.2844E-03 28580
//E22 2.1102E-04 24593 -2.0594E-04 205
//E33 6.8634E-04 51036 -5.9603E-04 67794
//E12 5.2186E-04 209 -5.4559E-04 28641
//E23 2.5417E-04 28521 -3.2956E-04 187
//E31 7.2396E-04 36168 -9.5847E-04 28591
//S11 3.6844E+02 28591 -3.6387E+02 28580
//S22 1.5841E+02 28591 -1.5743E+02 28580
//S33 1.5959E+02 51036 -1.5643E+02 28580
//S12 4.2150E+01 209 -4.4067E+01 28641
//S23 2.0529E+01 28521 -2.6618E+01 187
//S31 5.8474E+01 36168 -7.7415E+01 28591
//SMS 2.5134E+02 28591 3.5157E-02 12726
##### Local Summary @Element :Max/IdMax/Min/IdMin####
//E11 1.0115E-03 9959 -9.7870E-04 9942
//E22 1.5457E-04 13694 -1.4639E-04 7189
//E33 5.9415E-04 44563 -5.0497E-04 47965
//E12 3.5513E-04 9579 -3.9083E-04 9600
//E23 2.0608E-04 9563 -2.3480E-04 9589
//E31 5.7633E-04 43142 -4.8019E-04 9571
//S11 2.6038E+02 9573 -2.5605E+02 9571
//S22 1.0144E+02 9573 -1.0100E+02 9571
//S33 1.3921E+02 44569 -1.1431E+02 47974
//S12 2.8683E+01 9579 -3.1567E+01 9600
//S23 1.6645E+01 9563 -1.8964E+01 9589
//S31 4.6550E+01 43142 -3.8785E+01 9571
//SMS 2.0350E+02 9959 3.4602E-02 28
##### Global Summary @Node :Max/IdMax/Min/IdMin####
//U1 3.9115E-02 82452 -7.1083E-04 65233
//U2 7.4504E-05 354 -5.8813E-04 696
//U3 5.9493E-04 84 -5.8751E-03 61080
//E11 1.3777E-03 130 -1.3653E-03 77625
//E22 4.9199E-04 61 -5.4370E-04 102
//E33 6.8634E-04 51036 -6.1176E-04 30070
//E12 7.1556E-04 27808 -6.8093E-04 27863
//E23 5.3666E-04 56 -5.4347E-04 82
//E31 7.2396E-04 36168 -9.6621E-04 130
//S11 3.8626E+02 130 -3.6387E+02 28580
//S22 1.6628E+02 130 -1.5743E+02 28580
//S33 1.6502E+02 30033 -1.5643E+02 28580
//S12 5.7795E+01 27808 -5.4998E+01 27863
//S23 4.3345E+01 56 -4.3896E+01 82
//S31 5.8474E+01 36168 -7.8040E+01 130
//SMS 2.8195E+02 77625 1.2755E-02 75112
##### Global Summary @Element :Max/IdMax/Min/IdMin####
//E11 1.0731E-03 10485 -1.2123E-03 41779
//E22 3.9143E-04 33536 -4.1389E-04 22892
//E33 5.9415E-04 44563 -5.0497E-04 47965
//E12 5.3264E-04 9163 -5.0405E-04 9161
//E23 3.9226E-04 33024 -4.1464E-04 23465
//E31 5.7633E-04 43142 -4.8019E-04 9571
//S11 2.7231E+02 9180 -2.9763E+02 41779
//S22 1.0792E+02 9180 -1.0656E+02 41779
//S33 1.3921E+02 44569 -1.1431E+02 47974
//S12 4.3021E+01 9163 -4.0712E+01 9161
//S23 3.1683E+01 33024 -3.3490E+01 23465
//S31 4.6550E+01 43142 -3.8785E+01 9571
//SMS 2.4057E+02 41779 3.1383E-02 38687
